Канализационные насосные станции «КНС»

Канализационная насосная станция

Ассоциация «Техносфера» предлагает изготовление и полнокомплектную поставку с производством шеф-монтажных и пусконаладочных работ канализационных насосных станций любой производительности.

Конструкция КНС предусматривает перекачку ливневых, промышленных и хозяйственно-бытовых сточных вод.

Произведем подбор и поставку насосного оборудования канализационной насосной станции.

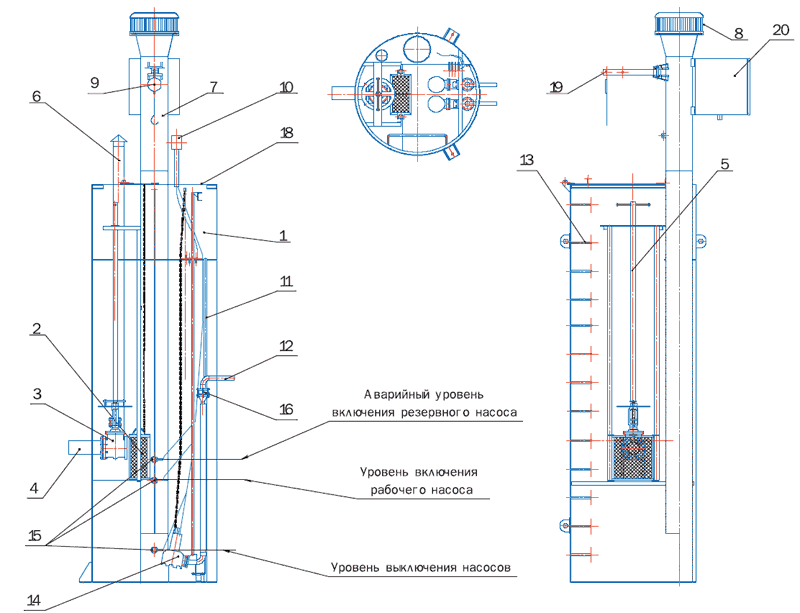

КНС Канализационная насосная станция - схема

1 - корпус, 2- контейнер крупного мусора, 3 - задвижка, 4 - коллектор приемный, 5 - штурвальный, 6 - ствол приточный, 7 - ствол вытяжной, 8 - вентилятор, 9 -лебедка, 10 - коробка распределительная, 11-стойка, 12 - коллектор отводной, 13 - лестница, 14 - электронасос погружной, 15 - установка датчиков, 16 - клапан обратный, 18 - крышка, 19 - балка, 20 - шкаф управления.

Канализационная насосная станция оснащена системой управления на базе аппаратуры ведущих мировых поставщиков.

Комплект поставки канализационной насосной станции "КНС"

В комплект поставки входит щит управления с блоком электроники, обеспечивающим работу КНС в автоматическом и ручном режиме. Система управления КНС следит за равномерным износом насосов, меняя их приоритет РАБОЧИЙ/РЕЗЕРВНЫЙ после каждого включения. При остановке рабочего насоса вкючается сигнал “АВАРИЯ” и автоматика включает резервный насос. При залповом сбросе сточных вод (при работающем насосе уровень жидкости внутри корпуса КНС не понижается) система управления КНС параллельно подключает резервный насос и включает аварийный сигнал. Такой режим работы будет продолжаться до срабатывания нижнего датчика уровня. Аварийный сигнал обо всех нештатных ситуациях отражается на передней панели шкафа управления светозвуковой сигализацией и ,через “сухой контакт” системы управления, может быть передан на пульт дежурного оператора.

Щит управления КНСВ блоке автоматического управления предусмотрено переключение на резервный фидер питания. Аварийные сигналы обо всех нештатных режимах отображаются светозвуковой сигнализацией. Щит управления помещен в защитный кожух из толстого металла и расположен на стволе вытяжной вентиляции. Щит управления не требует дополнительного утепления т.к. оснащен автоматическим устройством поддержания положительной температуры.

Возможен вывод системы управления канализационной насосной станцией на сенсорную панель с отображением мнемосхемы установки.

Канализационные насосные станции оснащены системой оповещения по каналу сотовой связи. При возникновении неисправностей КНС осуществляется дозвон в автоматическом режиме на сотовые телефоны. Система GSM оповещения действует в зоне покрытия любого сотового оператора. Стандартный набор контролируемых параметров КНС: аварии насосов; проникновение; угроза затопления; нет напряжения питания; разряд аккумулятора; постановка снятие контроля. Оповещает специалиста, ответственного за устранение конкретной неисправности.

Канализационные насосные станции производства ассоциации “Техносфера” поставляются потребителю в состоянии заводской готовности, что позволяет заметно снизить затраты на монтажные, пусконаладочные работы.

Заводское качество КНС производства ассоциации "Техносфера"

Доставка КНСНесущая часть корпуса КНС производства ЗАО “Техносфера” изготовлена в заводских условиях на современном оборудовании. Все сварные швы выполнены автоматической и полуавтоматической сваркой в среде защитных газов с последующим неразрушающим контролем. Применяемая технология обеспечивает полную герметичность корпуса канализационной насосной станции.

Покрытие корпуса КНС производится по СНиП 2.03.11-85 Защита конструкций от коррозии. Сталь является несущим каркасом и полностью изолирована от агрессивных воздействий. Покрытие внешних поверхностей корпуса КНС весьма усиленного типа для изделий монтируемых в землю, аналогично покрытию ответственных мостовых конструкций. Покрытие внутренних поверхностей пятислойное химически стойкое, обеспечивающее защиту от агрессивных сред .

Внутри корпуса канализационной насосной станции "КНС" установлены:

  • задвижка самотечного коллектора, оснащенная штурвальным удлинителем,
  • ловушка крупного мусора (прозор решетки в соответствии с проходным сечением насоса) с минимальной трудоемкостью обслуживания и опорожнения (откидное дно),
  • лестница,
  • штанга с закрепленными датчиками уровня,
  • высокопроизводительные промышленные насосы ,
  • обратные клапаны на каждый насос.

Корпус КНС вентилируется по всему объёму установленным на вытяжном стволе вентилятором. Для опорожнения корзины КНС оснащена поворотной балкой и легко-съёмной лебедкой с ручным приводом.

Для ввода в эксплуатацию канализационной насосной станции необходимо:

  • установить корпус в котлован,
  • присоединить самотечный и напорные коллекторы,
  • проложить кабель питания,
  • произвести обратную засыпку послойно с промежуточным уплотнением слоёв,
  • смонтировать вытяжную трубу и шкаф управления,
  • присоединить кабели насосов и поплавковых датчиков уровня к шкафу управления КНС,
  • прикрепить цепи к насосам и опустить насосы в КНС.

После подключения питания и открытия запорной арматуры канализационная насосная станция готова к работе.

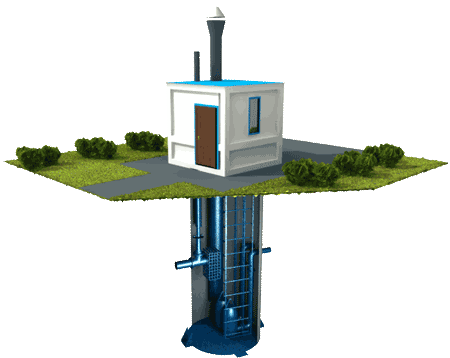

Канализационные насосные станции выполняются любой категории надежности (I,II,III), могут оснащаться системой беспроводной диспетчеризации по радиоканалу сотовой связи и поставляться с наземным павильоном.

По заявке потребителя КНС могут оснащаться насосами GRUNDFOS, FLYGT, WILO, ESPA, KSB и других производителей насосной продукции .

Для проектных организаций, использующих в своих проектах продукцию нашего производства, мы предоставляем полную техническую поддержку, осуществляем консультации, оперативно готовим комплект документации необходимой для сдачи проекта и прохождения экспертизы, разрабатываем нестандартные технические решения.

Для организаций и частных проектировщиков мы предлагаем закрепленные договором взаимовыгодные формы сотрудничества.
